Einbau Alpine & Apple iPod Multimedia
Hier wird der Einbau des Alpine & Apple iPod Multimedia Systems beschrieben. Für ein noch besseres Ergebnis in Ausführung und Endresultat wurde auf einige Details besonders Wert gelegt.
Diese Lösung besteht aus:
- Alpine IVA-W505R Multimedia
- Alpine PMD-B200P Navigationssystem
- Alpine APF-S102RE Lenkradfernbedienungs-Interface in Kombination mit dem Clio 3 Armaturenbrettdisplay
- iPod Classic 6.5G 160GB “Renault Sport Mégane RS Trophy N°0007″, orange eloxiert mit Videoübertragung
- RS Center iPod Konsole in Original Leder Optik in der Mittelarmlehne
![d28626566ad182622bc0ecb0d4231ed9](https://www.rscenter.ch/wp-content/uploads/2016/09/d28626566ad182622bc0ecb0d4231ed9.jpg)
Das Einbaumaterial.
![5d3d17a1330aceae951cf21583dc7805](https://www.rscenter.ch/wp-content/uploads/2016/09/5d3d17a1330aceae951cf21583dc7805.jpg)

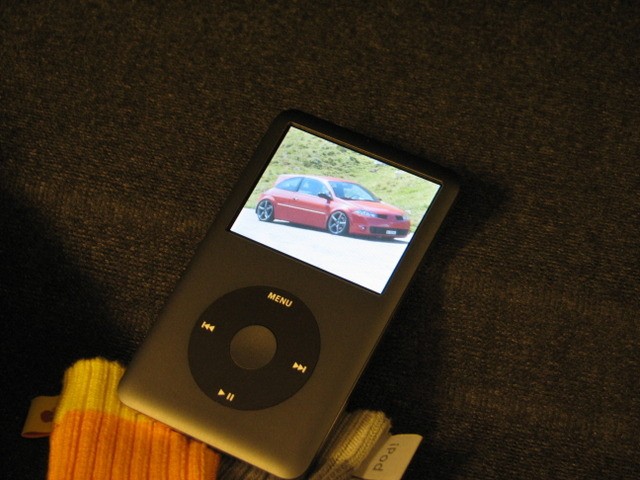

Der iPod Classic 6.5G 160GB in anthrazit, graviert für den vorgesehenen Einsatzbereich in diesem Fahrzeug.
![67ded367a524ccabc250d987ee5e289e](https://www.rscenter.ch/wp-content/uploads/2016/09/67ded367a524ccabc250d987ee5e289e.jpg)
Die RS Center Videoclips sind natürlich auch darin gespeichert.
![8ca0b41ca63f98fd955fe52df4b86698](https://www.rscenter.ch/wp-content/uploads/2016/09/8ca0b41ca63f98fd955fe52df4b86698.jpg)
Die Navigationsantenne auf Mass gelängt und gelötet.
![2f63ea7e10e1bf7433e2f77f9bb262be](https://www.rscenter.ch/wp-content/uploads/2016/09/2f63ea7e10e1bf7433e2f77f9bb262be.jpg)
Die Radioantenne ebenfalls auf Mass gelängt und zusätzlich für die TMC Funktion gesplittet.
![a66c9656a2779e60e5cf65cd9cbd503e](https://www.rscenter.ch/wp-content/uploads/2016/09/a66c9656a2779e60e5cf65cd9cbd503e.jpg)
Beide Antennen wurden versteckt unter dem Armaturenbrett eingebaut. Der Empfang ist trotzdem sehr gut.
![bccc78fa46783e9bb9b45e867d4ebf92](https://www.rscenter.ch/wp-content/uploads/2016/09/bccc78fa46783e9bb9b45e867d4ebf92-e1474119186594.jpg)
Das Mikrofon der Telefon Freisprechanlage wurde ebenfalls auf Mass gelängt.
![f643ec227dcc11833322877edaf3432c](https://www.rscenter.ch/wp-content/uploads/2016/09/f643ec227dcc11833322877edaf3432c-e1474119205922.jpg)
Am Mikrofonende wurde die Leitung mit einer Steckverbindung versehen, um einen späteren Ausbau zu erleichtern.
![ebbb4fb71d4d9ec5d329f861e48b71d2](https://www.rscenter.ch/wp-content/uploads/2016/09/ebbb4fb71d4d9ec5d329f861e48b71d2.jpg)
Für einen unauffälligen Einbau wurde das Mikrofon in die mittlere Sonnenblendenhalterung eingepasst. Die Funktion ist nicht beeinträchtigt.
![307df6ad5e26cc8dbfe35e1f717fac97](https://www.rscenter.ch/wp-content/uploads/2016/09/307df6ad5e26cc8dbfe35e1f717fac97.jpg)
Das serienmässige Radiodisplay des Mégane 2 ist mit dem Alpine Lenkrad- und Displayinterface nicht kompatibel. Das Clio 3 Radiodisplay hingegen schon. Somit wurde dieses verbaut.
![53739eb7470230faab655e01c42e06d7](https://www.rscenter.ch/wp-content/uploads/2016/09/53739eb7470230faab655e01c42e06d7.jpg)
Mit ein paar wenigen Änderungen am Gehäuse und an der Steckverbindung passt es ohne Probleme.
![899305a5b7df84776b88cb3dde243f9c](https://www.rscenter.ch/wp-content/uploads/2016/09/899305a5b7df84776b88cb3dde243f9c-e1474119499862.jpg)
Die von RS Center angefertigte iPod Konsole passend in das Fach der Mittelarmlehne.
![f0774dac0e9b4fc6c205ffebef93a387](https://www.rscenter.ch/wp-content/uploads/2016/09/f0774dac0e9b4fc6c205ffebef93a387.jpg)
Die RS Center iPod Konsole wurde mit originalem Leder des Innenraums bezogen.
![cb32fa226b592c3219c8469bc4f3ff2c](https://www.rscenter.ch/wp-content/uploads/2016/09/cb32fa226b592c3219c8469bc4f3ff2c.jpg)
Perfekter OEM Look.
![IPod 0007 2 640x480](https://www.rscenter.ch/wp-content/uploads/2021/03/iPod-0007-2-640x480-1.jpg)
Das Aluminium Gehäuse des iPod Classic 6.5G 160GB wurde passend zur Wagenfarbe in orange eloxiert.
![IPod 0007 1 640x480](https://www.rscenter.ch/wp-content/uploads/2021/03/iPod-0007-1-640x480-1.jpg)
Der Wheel Click Button wurde nachträglich auch noch passend orange eloxiert. Nun ist der Look perfekt.
![01207332d510a4311b81e24296319f7b](https://www.rscenter.ch/wp-content/uploads/2016/09/01207332d510a4311b81e24296319f7b.jpg)
Alle benötigten Leitungssätze wurden auf Mass gelängt, so dass es auch dahinter fast wie Original daherkommt.
![7ce05ff39c47b0ec6f3a11f4af2d9a04](https://www.rscenter.ch/wp-content/uploads/2016/09/7ce05ff39c47b0ec6f3a11f4af2d9a04-e1474120191369.jpg)
Der Doppel DIN Einbaurahmen wurde eingepasst und schwarz Hochglanz analog der originalen Armaturenbrett Optik lackiert.
![74c75c180c5e8064a135969447657fb1](https://www.rscenter.ch/wp-content/uploads/2016/09/74c75c180c5e8064a135969447657fb1.jpg)
Zusammengebaut und bereit zum Einbau.
![fb30abc442c620cf9f6b90efe12b3ca1](https://www.rscenter.ch/wp-content/uploads/2016/09/fb30abc442c620cf9f6b90efe12b3ca1.jpg)
Die komplette Blende wurde eingebaut und das Alpine Multimedia System kann eingebaut werden.
![alpine-1](https://www.rscenter.ch/wp-content/uploads/2016/09/Alpine-1.jpg)
Eingebaut und passt perfekt.
![86d82852be15ac338d69fa46e5c742db](https://www.rscenter.ch/wp-content/uploads/2016/09/86d82852be15ac338d69fa46e5c742db.jpg)
Das originale Radiosystem wurde im Kofferraum komplett entfernt. Auch die nicht mehr benötigten Antennenleitungen.
![f15311934178a0a4424c823544815e23](https://www.rscenter.ch/wp-content/uploads/2016/09/f15311934178a0a4424c823544815e23.jpg)
Die rechte Kofferraumverkleidung wurde gegen eine Verkleidung der «Radio Basisversion“ ohne Löcher getauscht.
